Siemens AG A&D ET

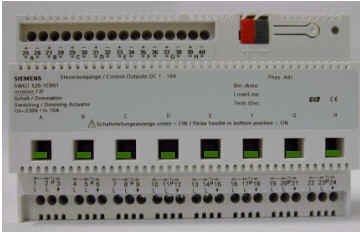

Schalt-/Dimmaktor 8-fach N526E;
 8x 230V 16A; 8x 1-10V
(5WG1 526-1EB01)

Der Schalt-/Dimmaktor N 526E schaltet und dimmt acht voneinander unabhängige Gruppen (Kanäle) von Leuchtstofflampen (LL) mit dimmbaren elektronischen Vorschaltgeräten. Zu jedem Kanal gehört ein 1-10V –Steuerausgang sowie ein Schaltkontaktausgang. Letzterer besitzt eine mechanische Schaltstellungsanzeige, die auch zur Handbetätigung bei noch nicht installiertem bzw. in Betrieb genommenem Bus genutzt werden kann.

Pro Kanal stehen neben den Befehlsobjekten Schalten Ein/Aus, Dimmen Heller/Dunkler und  Dimmwert ein 1 Bit – sowie ein 8 Bit – Statusobjekt zur Verfügung. Ferner kann pro Kanal die Funktion „Nachtbetrieb mit zeitbegrenzter Einschaltdauer“ aktiviert werden.

Der N526E wird über den Bus gespeist, d.h. er benötigt keine zusätzliche Spannungsversorgung. Der Busanschluss kann sowohl über eine Busklemme als auch über das integrierte Kontaktsystem durch Aufschnappen des Gerätes auf eine Hutschiene mit eingeklebter Datenschiene erfolgen. Busklemme und Kontaktsystem sind aktorintern verbunden. Bei der Projektierung ist zu berücksichtigen, dass das Gerät einer doppelten Buslast entspricht und dem Bus einen Strom von max. 30 mA entnimmt.

Die Anzahl der pro Kanal parallel anschließbaren Vorschaltgeräte ist sowohl durch die Steuer- als auch die Schaltleistung eines Kanals begrenzt:

Schaltleistung: AC 230 V, 16 A, bei cos φ = 1
Steuerleistung bei OSRAM EVG Dynamic: max. 60 Stück
Busanschluss über Busklemme und/oder Kontaktsystem,
Hutschienenmontage,
N-Maß, 8 TE breit (1 TE = 18 mm)

Schalt-/Dimmaktor N526E; 230V 8x16A; 8x 1-10V:



MLFB Produkt Daten
5WG1 526-1EB01 Schalt-/Dimmaktor N 526E
