GePro EIB-Tableau
Das GePro EIB-Tableau bietet neben der gewohnten Funktionalität jetzt:
  • ein völlig überarbeitetes Design mit einer Frontplatte aus Aluminium eloxiert natur
  • ein neues Tasterdesign mir runden Metalltastern mit integrierter LED
  • kleinere Abmaße
  • eine noch einfachere Montage
  • eine kostengünstigere Lösung

Abb. 1: EIB Tableau mit 16 Tastern/LED Links graviertes, rechts ungraviertes Beschriftungsfeld

Die Frontplatte ist aus Aluminium gefertigt und in der Struktur in eloxiert / natur gearbeitet. Als Bedienelemente finden runde, flache Metall-Taster mit integrierter grüner LED Verwen-dung. Abnehmbare, gravierbare und versenkte Beschriftungsfelder runden das Bild ab. Somit eignen sich diese Tableaus besonders für den Einsatz in repräsentativen Bereichen von Hotels, Restaurants, Praxen, Kanzleien, Tagungsräumen uvm.

In der Gebäudeautomation wird an zentralen Stellen immer häufiger ein einfach zu bedienendes, übersichtliches Bedien- und Meldetableau gefordert

Dieses Tableau soll flexibel einsetzbar und einfach zu installieren sein. Es sollen nicht nur einfache Schaltfunktionen ausgeführt werden. Die moderne Gebäudeautomation benötigt neben Dimmfunktionen und Jalousiesteuerung auch das Senden von 1-Byte-Werten (EIS 6) für die Beleuchtungssteuerung.

Diese genannten Forderungen erfüllen die GePro – Tableaus für den EIB.

Einfache Montage:

Die GePro – EIB –Tableaus mit 16 bzw. 32 Tastern/LED werden in handelsübliche UP-Kästen komplett eingesetzt. Die Frontplatte mit allen Tastern/LEDs und der Steuerelektronik braucht nur mit den 4 mitgelieferten Schrauben befestigt werden. Eine Folienabdeckung für die Schrauben wird mitgeliefert.

Als einzig notwendiger Anschluß ist nur die EIB-Leitung erforderlich

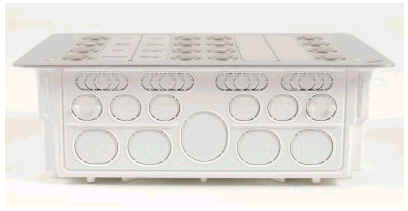

Abb. 2: Seitenansicht Tableau im UP-Kasten

Einfache und komfortable Beschriftung:

Die Beschriftungsplatten sind von der Frontseite abnehmbar (Abb. 3) und gravierbar. Somit braucht das Tableau nicht abgeschraubt werden. Die Beschriftungsplatten sind für alle GePro-EIB-Tableaus verwendbar und können einzeln nachbestellt werden.

Im Lieferumfang sind zwei (für 16-Tasten/LED) bzw. vier (für 32-Tasten/LED) Beschriftungs-platten ungraviert enthalten. Selbstverständlich gravieren wir diese auf Wunsch kundenspezifisch (Abb. 4a). Im Lieferumfang ist eine selbstklebende Klebefolie (A4) enthalten.

Mit Hilfe der mitgelieferten MS-Word-Datei können mit einem Laserdrucker vier Beschriftungsschilder erstellt werden (Abb. 4b).

Abb. 3: Tableau mit herausgenommener (linker) Beschriftungsplatte

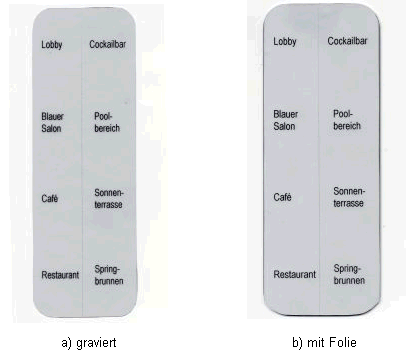

Abb. 4: Beschriftungsplatten

Einfache Bedienung:

Als Bedienelemente finden flache (1mm) Taster aus Metall mit integrierter LED Anwendung. Der Betätigungsweg beträgt nur 0,4mm.

Den Tastern können die Funktionen Schalten, Dimmen, Jalousie oder Wert (EIS 6) senden einzeln mit Hilfe der ETS zugeordnet werden.

Die LEDs besitzen separate Objekte. Ihnen können die Funktionen EIN, AUS und Blinken (0,5Hz; 1Hz oder 2Hz) unabhängig zugeordnet werden.

Die Tableaus werden vorprogrammiert ausgeliefert. Das Projekt liegt auf Diskette bei.

Selbstverständlich programmieren wir das Tableau ohne Aufpreis projektspezifisch nach Kundenvorgaben. Das entsprechende Programm liegt in diesem Fall ebenfalls bei.

Die Vorteile auf einen Blick:

  • Ansprechendes Design aus natureloxiertem Aluminium und Metalltastern
  • Einfache Installation komplett incl. EIB Ankopplung anschlußfertig verdrahtet
  • Nur EIB-Leitung anzuschließen - keine 230-V-Spannung notwendig
  • Vorprogrammiert - sofort einsetzbar
  • Jederzeit umprogrammierbar über den EIB ab der ETS 2 V1.2a – keine separate RS232-Schnittstelle nötig
  • In Unterputz- oder Hohlwandvariante lieferbar – auch für Möbeleinbau geeignet
  • Kostengünstig
  • Wechselbare gravierbare Beschriftungsplatten
  • Zubehör / Ersatzteile nachbestellbar

Alle Informationen auf einen Blick auch als PDF-Datei zum finden Sie auf www.eib-tab.de

GePro

Gesellschaft für Prozesstechnik mbH

Heinrich-Heine-Ring 78

D-18435 Stralsund



Telefon: 0049 (0) 3831 / 390055

Telefax: 0049 (0) 3831 / 390024

eMail: info@eib-tab.de
