Otte-Elektronik GmbH

EIB-Prog-Lock

Einführung
Seit einiger Zeit ist die ETS2 V1.3 in einer Demoversion für 77€ netto bei der Firma IT-GmbH verfügbar. Zwar ist diese Version beschränkt auf 20 Komponenten, jedoch kann man mit dieser Version schon einiges Projektieren und Inbetriebnehmen. Somit ist jede Veränderung einer mühsam geplanten, projektierten und in Betrieb genommenen Anlage mit einfachen Mitteln möglich. Eine Sicherung der Anlage gegenüber einer solchen Modifikation, durch einen unerfahrenen Programmierer ist mit den Standard EIB-Komponenten leider (noch) nicht möglich. Reklamationen durch den Kunden sind somit vorprogrammiert. Eine Sicherung der Anlage gegenüber einer solchen Modifikation, durch einen unerfahrenen Programmierer ist mit den Standard EIB-Komponenten leider (noch) nicht möglich. Reklamationen durch den Kunden sind somit vorprogrammiert.
.


Prinzipdarstellung

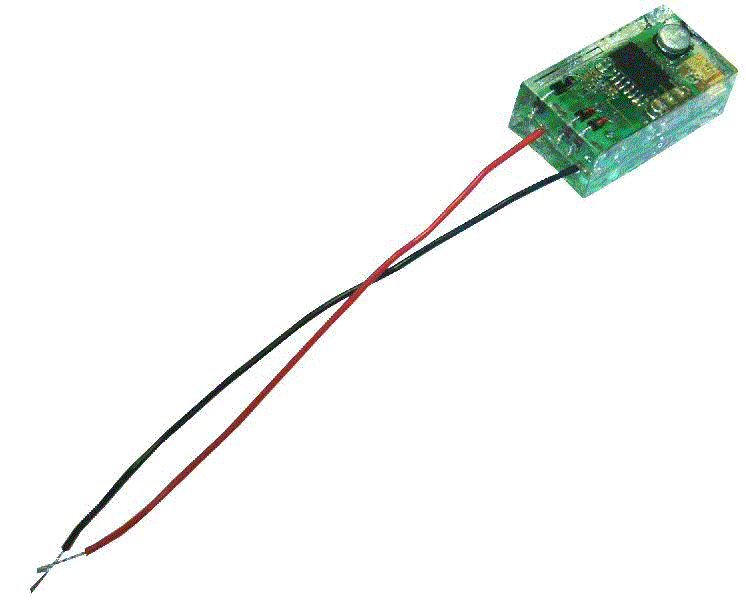

EIB - Prog - Lock
Der EIB-Prog-Lock ist ein kleines Modul, welches genau diesen Problemen entgegenwirkt.

Hierzu verfügt der EIB-Prog-Lock über 3 verschiedene Betriebsmodi:

1. Sicherheitsstufe A
In diesem Betriebsmodus verhindert der EIB-Prog-Lock jeglichen Zugriff über Telegramm, die an physikalische Adressen gerichtet sind. In diesem Betriebsmodus ist sowohl das Lesen, als auch das Schreiben in, bzw. aus einem Busankoppler nicht möglich. Somit ist Ihr Projekt in jeglicher Hinsicht geschützt.

2. Sicherheitsstufe S
In diesem Betriebsmodus verhindert der EIB-Prog-Lock nur Telegramme mit den einen Gerät umprogrammiert werden kann, also nur Schreibtelegramme auf physikalische Adressen. Viele neuen Sicherheitsmodule (wie EIB-Alarmanlagen) fordern diese Funktion zur Überprüfung der Teilnehmer. Ein Auslesen der Komponenten ist in dieser Sicherheitsstufe nicht gegeben.

3. Sicherheitsstufe O
In diesem Betriebsmodus ist der EIB komplett ungeschützt, d.h. alle Telegramme sind erlaubt.
Zum Umschalten der Betriebsmodi wird über eine bestimmte Gruppenadresse ein 4-Byte Telegramm an den EIB-Prog-Lock gesendet. Ist der gesendete Code mit dem gespeicherten Code identisch, so wird die Sicherheitsstufe O aktiviert. Die Sicherheitsstufe O (wie offen) wird automatisch nach einer Stunde wieder verlassen.
In Abhängigkeit vom festgelegten Code wird die Sicherheitsstufe A (alles geschützt) oder S (nur schreiben geschützt) aktiviert.
Der Code wird durch zweimaliges Übertragen eines neuen Codes innerhalb von 2 Minuten in Sicherheitsstufe O festgelegt.
Der EIB-Prog-Lock belegt keinerlei physikalische Adresse auf dem EIB und wird auch nicht über die ETS programmiert.
Der EIB-Prog-Lock ist so klein, dass er an jeder beliebigen Stelle in die Installation integriert werden kann.

Der EIB-Prog-Lock ist auch mit zusätzlicher Ackknowledge Funktion (Global) erhältlich (gegen geringen Aufpreis).

Kontaktinformationen

www.otte-elektronik.de

Otte Elektronik GmbH
Dirk Hoffmann
Hannoversche Str. 66
38116 Braunschweig
Tel.: 0531/2512710
Fax.: 0531/2512718
