Gebäudesystemtechnik
mit instabus EIB
Sensoren/Aktoren
Kombigeräte
Verteilereinbau
Thermoantriebaktoren

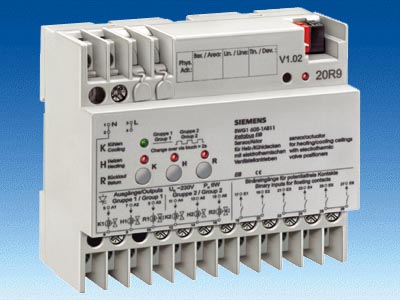

Die Geräte
haben sechs Schaltausgänge mit AC 230 V mit geräuschlosem
Halbleiterschalter pro Ausgang und elektronischem Schutz der
Ausgänge gegen Kurzschluss und Überlast. Die Ausgänge können
über Schaltbefehle EIN/AUS oder Stellbefehle in Prozent
angesteuert werden. Bei Stellbefehlen in Prozent erfolgt eine
Umsetzung in pulsweitenmodulierte Schaltbefehle.
Ferner
verfügt der N 605 über sechs Eingänge zum Anschluss
potentialfreier Meldekontakte über bis zu 50 m lange
Leitungen.
Eine
integrierte Spannungsversorgung über AC 230 V sowie
drei Taster und drei LEDs ermöglichen ein lokales
Ein-/Ausschalten und die Schaltzustandsanzeige einer Gruppe
von drei Ausgängen am Gerät auch bei noch nicht in Betrieb
genommenen Bus oder Ausfall der Kommunikation, wobei die sechs
Ausgänge in zwei umschaltbare Gruppen aufgeteilt sind.
Folgende
Komponenten sind verfügbar:
- N 605
(Bestellnummer: 5WG1 605-1AB01)
-
Beschreibungen
und Produktdatenbanken unter:
| MLFB |
Produkt |
Daten |
| 5WG1
605-1AB01 |
Thermoantriebaktor
N 605 (APB: 20A6 Stellantrieb Heizen/Kühlen Binär
906101) |
 |
.vd1
= Produktdatenbank für die ETS 2
TPI = Technische Produktinformation
BMA = Bedien- und Montageanleitung
APB = Applikationsprogrammierung |
http://www.ad.siemens.de/et/html_00/tools/insttool.htm
|
