Siemens ISDN Gateway 5WG1 147-1AB01

Das neue Siemens ISDN Gateway, ermöglicht bietet folgende Möglichkeiten.

1. Fernbedienen einer EIB Anlage.
2. Abfragen des Zustandes einer EIB Anlage
3. Benachrichtigung des Gateways an ein Telefon
4. Fernwarten einer EIB Anlage

Tipps für die Programmierung des Gateways:

1. Siemens ISDN Gateway Fernbedienen einer EIB Anlage über das Telefon.

Um eine EIB Anlage Fernbedienen zu können, ist folgender Ablauf nach der erfolgreichen Programmierung notwendig: Sie wählen sich von einem Telefon, welches DTMF -fähig ist ,auf das ISDN Gateway ein. Anschließend hören Sie eine männliche elektronische Stimme, welche Sie willkommen heißt. Nun werden Sie aufgefordert , den PIN einzugeben, den Sie davor festgelegt haben. Nach erfolgreicher Eingabe werden Sie in das Hauptmenü geführt, in dem Sie folgende Möglichkeiten haben: 1 = Status Abfragen der Anlage, 2 = Fernsteuern der Anlage und 3 = Fernwartung der EIB Anlage. Sie wählen also nun die 2 für die Fernsteuerung der Anlage. Jetzt werden Sie wieder aufgefordert den Pin für die Fernbedienung einzugeben. Nach erfolgreicher Eingabe des Pins fordert Sie die elektronische Stimme auf, eine Objektnummer einzugeben. Diese Objektnummer ist eine Funktion in Ihrer EIB Anlage. Wenn Sie sehr viele Funktionen über das Telefon steuern möchten, rate ich Ihnen dazu, eine Übersichtsliste zu erstellen auf der links die Objektnummer steht und rechts daneben die Funktion.

Nehmen wir an, über das Objekt 1 wird die Beleuchtung in der Küche geschaltet, dann geben Sie über die Tastatur Ihres Telefons die Nummer 1 ein. Nun hören Sie über die Stimme des Gateways folgende Ansage " Bitte geben Sie für das Objekt Beleuchtung Küche einen Wert zwischen 0 und 1 ein." Sie geben nun Ihren Wert ein, folgender Text wird gesprochen: "Der neue Wert für das Objekt Beleuchtung Küche wurde gesendet."  Wie Sie sehen, ist es ganz leicht , eine Gruppe von Leuchten ein- und auszuschalten. Wenn Sie nun weitere Objekte schalten wollen, geben Sie einfach die Objektnummern über Ihr Telefon ein. Zum Hauptmenü gelangen Sie über die Eingabe der "#" Taste.

Um die Verbindung zu beenden, legen Sie den Telefonhörer einfach auf oder drücken Sie die "*" Taste, dann trennt das Gateway die Verbindung automatisch.

. Siemens ISDN Gateway Zustandsabfrage einer EIB Anlage über das Telefon

Um von einer EIB Anlage den aktuellen Zustand abfragen zu können, ist folgender Ablauf nach der erfolgreichen Programmierung notwendig. Sie wählen sich von einem Telefon, welches DTMF-fähig ist, auf das ISDN Gateway ein. Anschließend hören Sie eine männliche elektronische Stimme, welche Sie willkommen heißt. Nun werden Sie aufgefordert den PIN einzugeben, diesen haben Sie davor festgelegt. Nach erfolgreicher Eingabe werden Sie in das Hauptmenü geführt, in dem Sie folgende Möglichkeiten haben: 1 = Status Abfragen der Anlage, 2 = Fernsteuern der Anlage und 3 = Fernwartung der EIB Anlage. Sie wählen also nun die 1 für die Abfrage  der Anlage. Jetzt werden Sie wieder aufgefordert, den Pin für die Fernbedienung einzugeben. Nach erfolgreicher Eingabe des Pins fordert Sie die elektronische Stimme auf eine Objektnummer einzugeben. Diese Objektnummer ist eine Funktion in Ihrer EIB Anlage. Wenn Sie sehr viele Funktionen über das Telefon steuern möchten, rate ich Ihnen dazu, eine Übersichtliste zu erstellen auf der links die Objektnummer steht und rechts daneben die Funktion.

Nehmen wir an, über das Objekt 1 wird die Beleuchtung in der Küche abgefragt, dann geben Sie über die Tastatur Ihres Telefons die Nummer 1 ein.

Nun hören Sie über die Stimme des Gateways folgende Ansage:

"Die Leuchte in der Küche ist eingeschaltet."

Wie Sie sehen, ist es ganz einfach, den Wert Ihrer EIB Anlage abzufragen. Wenn Sie nun weitere Objekte abfragen wollen, geben Sie einfach die Objektnummern über Ihr Telefon ein. Zum Hauptmenü gelangen Sie über die Eingabe der "#" Taste.

Um die Verbindung zu beenden, legen Sie den Telefonhörer einfach auf oder drücken Sie die "*" Taste: dann trennt das Gateway die Verbindung automatisch.

3. Siemens ISDN Gateway Benachrichtigung an ein Telefon

Das Gateway kann als Wählgerät für eine Benachrichtigung an ein Telefon genützt werden. Nehmen wir folgendes Beispiel an: Sie möchten, dass Sie bei Störungen an der Hebepumpe im Keller benachrichtigt werden. Nun wird die Störung vom EIB erfasst, das Wählgerät ruft nun die Rufnummer an, die Sie davor hinterlegt haben und Sie werden folgenden Text hören:

"Der Glasbruchmelder hat am 12.12.2002 um 16:02 ausgelöst. Um die Meldung zu quittieren, drücken Sie bitte die # Taste."

Sie sehen: wichtige Informationen gelangen auf dem direkten Weg zu Ihnen. Sie können maximal 3 Rufnummern hinterlegen, die nacheinander angerufen werden. Als Text stehen Ihnen maximal 200 Zeichen zu Verfügung.

Siemens ISDN Gateway zu Verwendung für eine Fernwartung von einer EIB Anlage

Voraussetzungen: Kundenseite

1. Ein Siemens ISDN Gateway beim Kunden

2. Eine freie MSN Nummer, welche  für das ISDN Gateway reserviert ist.

Voraussetzungen: Programmierer

1. Ein Siemens ISDN Gateway

2. EIB Spannungsversorgung und RS 232 Schnittstelle, welche mit dem PC verbunden ist.

4. Eine freie MSN Nummer welche  für das ISDN Gateway reserviert ist.

5. Installierte Zusatzsoftware auf dem PC des Programmierers

Funktionsablauf für die Fernwartung

Sie wählen sich von einem Telefon, welches DTMF fähig ist, auf das ISDN Gateway ein. Anschließend hören Sie eine männliche elektronische Stimme, welche Sie willkommen heißt. Nun werden Sie aufgefordert, den PIN einzugeben, diesen haben Sie davor festgelegt. Nach erfolgreicher Eingabe werden Sie in das Hauptmenü geführt, in dem Sie folgende Möglichkeiten haben, 1 = Status Abfragen der Anlage, 2 = Fernsteuern der Anlage und 3 = Fernwartung der EIB Anlage. Sie wählen also nun die 3 für die Fernwartung der Anlage.  Nun teilt Ihnen das Wählgerät mit, dass die Fernwartung nicht aktiv ist und dass Sie durch Drücken der 1 die Fernwartung aktivieren. Nachdem Sie nun die 1 gedrückt haben, werden Sie aufgefordert, die Pin für die Fernwartung einzugeben. Nach erfolgreicher Eingabe des Pins teilt Ihnen das Wählgerät mit, dass die Fernwartung nun aktiv ist und verabschiedet sich von Ihnen. Anschließend wird die Verbindung getrennt. Nun ruft das ISDN Gateway die Rufnummer des Programmierers an, also Ihre Rufnummer.

Ablauf in der ETS 2 V1.2

Sie starten nun die ETS 2 und wählen den Modus Inbetriebnahme Test aus. Nachdem Sie die Software für das ISDN Gateway komplett installiert haben, sehen Sie in der oberen Leiste rechts neben Optionen ein neues Feld mit dem Namen Erweiterungen. Dorthin klicken Sie einmal und wählen nun EIB System Fernwarten aus. In das Feld lokale ISDN Schnittstelle tragen Sie die physikalische Adresse von dem ISDN Gateway ein, welches bei Ihnen im Büro steht. Nicht die vom Kunden -das ist sehr wichtig!-. Wenn nun ein Anruf von dem Gateway der Kundenanlage reinkommt, erscheint neben dem Feld Status nun externer Anruf. Nun klicken Sie auf das Feld Ruf annehmen. Anschließend steht neben dem Feld Status Fernwartung akiv. Nun können sie die EIB Anlage des Kunden fernwarten. Und wieder sehen Sie wie einfach es ist, eine EIB Anlage fernzuwarten.

Programmierung des ISDN Gateway vom Kunden und vom Installateur für die Funktion Fernbedienung, Zustandskontrolle, Meldungsmöglichkeit sowie Fernwartung.
Was Sie als Voraussetzung für die Programmierung des Gateways benötigen, ist die Angabe der MSN Rufnummer beim Kunden sowie die Rufnummer für die Gegenstelle.  Nachdem Sie die Projektierung des EIB Gerätes geöffnet habe, ersehen hier.

Klicken Sie nun auf Allgemeine Einstellungen und klicken Sie auf "ISDN Schnittstelle steht beim Kunden". Jetzt tragen Sie in das Feld MSN der ISDN Schnittstelle die MSN Rufnummer  ein, auf die die Schnittstelle hören soll. Die MSN besteht immer nur aus der Rufnummer ohne Vorwahl. In das Feld "ISDN Nummer des Installateurs für die Fernwartung" tragen Sie die  Rufnummer ein.  Alle weiteren Einstellungen können Sie vorerst auf den Default Werten stehen lassen.  Diese Einstellungen beziehen sich auf  das untere Bild.

Somit haben Sie ersten Einstellungen für die Kommunikation zwischen der Kunden-ISDN Schnittstelle und der Schnittstelle des Installateurs. Bei dem Gerät vom Installateur muss lediglich dieselbe Rufnummer in das Feld MSN der Schnittstelle eingeben werden, welche bereits im Kundengerät in dem Feld ISDN Rufnummer des Installateurs für die Fernwartung hinterlegt wurde. In diesem Gerät muss noch eingestellt werden, dass das ISDN Gateway beim Installateur steht.

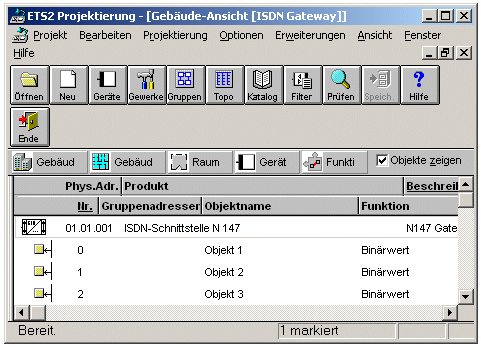

Programmierung Kunden ISDN Gateway für die Funktion Fernbedienung, Zustandskontrolle, Meldungsmöglichkeit sowie Fernwartung. Um eine Fernbedienung zu programmieren, wird nun die Konfiguration der EIB Kommunikationsobjekte projektiert.

Programmierung Kunden ISDN Gateway für die Funktion Fernbedienung, Zustandskontrolle, Meldungsmöglichkeit sowie Fernwartung.

Um eine Meldung auf ein Telefon absetzen zu können, legen wir nun folgendes Beispiel fest:

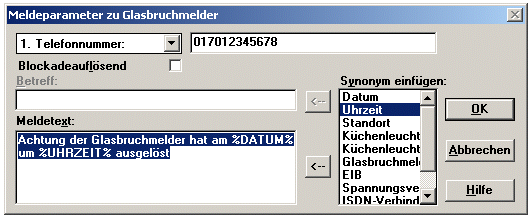

Über das Objekt 3 soll bei der Auslösung des Glasbruchmelders eine Weiterschaltung des Alarmes erfolgen . Dazu wählen wir bei Objekttyp 1 Bit Wert (EIS1) aus, bei der Richtung wählen wir Eingang. Bei Synonym wählen wir "der" aus, in das leer stehende Feld wird nun folgender Text eingetragen: Glasbruchmelder. Bei Bezeichnung Zustand 0 und 1 wird dann Normalzustand  bzw. ausgelöst  eingetragen.  Das Feld melden wird markiert.
