Tipps und Tricks



Siemens IP-Schnittstelle AP 146 und ETS 3 Programmierung over IP

  1. ETS 3: Produktdatenbank der IP-Schnittstelle AP146 importieren.

  2. IP-Schnittstelle AP146: mit Busklemme an eine "Minimal-EIB-Welt" (Spannungsversorgung und RS232) anschliessen.

  3. IP-Schnittstelle AP146: mit 230V über Steckernetzteil verbinden.

  4. IP-Schnittstelle AP146: entweder mit Crossover-Kabel oder über einen Router/Switsch mit Patchkabel anschliessen

  5. Bitte RS232-Kabel zwischen Laptop und EIB-RS232 nicht vergessen (bei EIB-USB natürlich USB-Kabel)

  6. ETS3: Parameter der IP-Schnittstelle AP146 öffnen und Gerät wie folgt konfigurieren.

Dieser Test bezieht sich auf ein 172.23.136.xxx Netz - Es ist das IP-Adressnetz einzustellen, welches Sie aufgebaut haben.

Parametereinstellungen unter "Konfiguration"

  • Aktive Module: iETS-Server
  • IP-Adresse: 172.23.136.110
  • Subnet-Maske: 255.255.0.0
  • Standard-Router: 172.23.136.100

Parametereinstellungen unter "iETS-Server Einstellungen

Die Ports sind frei Wählbar Sollte eine Firewall installiert sein, so muss sichergestellt sein, dass die eingestellten Ports freigeschaltet sind.

  • iETS-Server UDP Verwaltungs-Port: 50021
  • iETS-Server UDP Lese-Port: 50022
  • iETS-Server UDP Schreib-Port: 50023

Anschliessend wie gewohnt physikalische Adresse und Applikationsprogramm über die serielle oder USB-Schnittstelle in die IP-Schnittstelle AP146 über den Bus laden.

Netzwerk-Kommunikation testen:

DOS-Box über "Start -> Ausführen -> cmd" <Enter> öffnen.

Nun Eingabe in das Feld: Ping 172.23.136.110

Wenn das Gerät richtig angeschlossen ist, so ergibt der Befehl "Ping" oben gezeigte Meldung der IP-Schnittstelle AP146 zurück.



ETS3 Einstellungen unter "Optionen"

In der ETS3 im Hauptmenü "Optionen -> Kommunikation -> Schnittstelle konfigurieren" auswählen.

Nun wird im ETS-Connection-Manager eine neue Verbindung erstellt.

Name: Frei wählbar - bei mehreren Anlagen am besten den Namen der EIB-Installation verwenden

Typ: IP (EIBlib/IP)

Server: IP-Adresse der IP-Schnittstelle AP146, welche vorher oben in den Parametern eingestellt wurde.

Protokoll: UDP

konfig. Port: Port-Nummer verwenden, welche in den Parametern oben für die IP-Schnittstelle AP146 eingestellt wurde.

Lese-Port: Port-Nummer verwenden, welche in den Parametern oben für die IP-Schnittstelle AP146 eingestellt wurde.

Schreib-Port: Port-Nummer verwenden, welche in den Parametern oben für die IP-Schnittstelle AP146 eingestellt wurde.

Anschluss: frei wählbar



EIB-Kommunikation (Verbindung) testen:

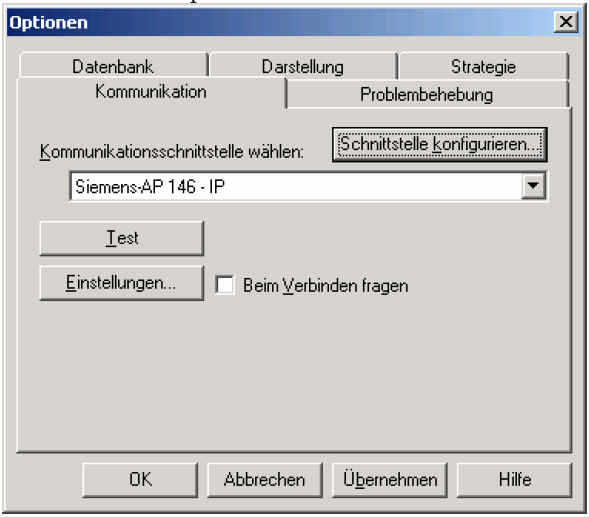

In der ETS3 im Hauptmenü auf "Optionen -> Kommunikation" klicken.

Auf den Button "Test" klicken. Kann eine erfolgreiche IP-Verbindung zwischen Laptop/Computer und IP-Schnittstelle AP146 über das Ethernet/Intranet hergestellt werden, so wird dies durch "OK" von der ETS neben dem Button zurück gemeldet.

Fertig. Nun können Sie das RS232-Kabel zwischen Laptop und EIB-RS232 trennen und direkt über Ethernet weitere Produkte an der "Minimal-EIB-Welt" (EIB-Spannungsversorgung und RS232) zum Test programmieren.



Ergänzung/Anmerkung:

Auch mit der ETS2 konnte schon mit Hilfe der Option iETS eine Verbindung zwischen Laptop und IP-Schnittstelle hergestellt werden:

Download komplettes Dokument als PDF zum Ausdrucken

mailto:helmut.lintschinger@eib-tech.com

http://www.eib–tech.com

Autor: Helmut Lintschinger

(Ergänzungen: PeterPan)
