IPAS / Siemens Touch Display UP588

Erstes integriertes EIB Touchdisplay, das ausschließlich über ETS parametriert wird.

IPAS / Siemens Touch Display UP588 (Doku 5WG1 588-1AB11)

Beschreibung

Bei dem EIB Touch-Control handelt es sich um ein multifunktionales Anzeige- Bediengerät. Basis des Gerätes ist ein voll grafikfähiges LCD-Display mit 320 x 240 Pixel Auflösung und integriertem resistiven Matrixtouch mit 6 x 10 Feldern. Das Display verfügt über eine Hintergrundbeleuchtung (grün oder weiß), die bei Bedienung aktiviert und nach einer parametrierbaren Zeit automatisch abgeschaltet wird.

In Verbindung mit dem Applikationsprogramm 63102-TouchControl-01-0101 kann das Display zur Darstellung und Bedienung von bis zu 70 EIB-Standardfunktionen auf 7 Anzeigeseiten, zur Darstellung einer Alarmseite mit 4 Alarm- und 2 Textmeldungen und zur Ausführung von Zeitsteuerungsaufträgen eingesetzt werden. Die Zeitsteuerungsaufträge werden über das Display parametriert ohne dafür ETS zu benötigen.

Lieferumfang

• Zum Lieferumfang des EIB Touch-Control Gerätes gehören folgende Einzelkomponenten:
• Komplettgerät mit eingesteckter Busklemme und beiliegender Netz-Klemme
• 1x Passepartout-Blende zum Aufrasten auf das Display
• 4 x Montageschrauben
• 1 x Demontagewerkzeug
• Bedien- und Montageanweisung
• Für dieses Gerät sind UP und Hohlwandkästen erhältlich

Montage für Unterputzeinbau:

Das Gerät ist für die feste Installation in Innenräumen (trockene Räume) vorgesehen. Das Gerät darf nur in Verbindung mit den genannten Zubehörteilen, insbesondere der genannten u.P.-Dose eingesetzt werden.

Lage der rückseitigen Bedienelemente und Anschlüsse

Die Geräteanschlüsse sowie die bei der Inbetriebnahme benötigten Elemente Lerntaste und Programmier-LED sind auf der Geräterückseite zugänglich. Die Abbildung zeigt die Geräterückseite. Der Anschluss der EIB - Busleitung erfolgt über eine Standardbusklemme, die in die entsprechende Klemmenaufnahme auf der rechten Gehäuseseite eingesteckt werden kann. Links neben dem Steckplatz für die Busklemme befinden sich die Lerntaste und die Programmier-LED. Die Anschlussklemme für die 230V Netzversorgung befindet sich auf der linken Geräteseite. Zum Anschluss der Netzleitungen muss die Klemme abgezogen werden. Die auf dem Gehäuse gekennzeichnete Anschlussfolge ist unbedingt zu beachten.

Gerätemontage:

Die Gerätemontage darf nur in die zu diesem Zweck vorgesehene Einbaudose erfolgen. Bei der Leitungseinführung in die u.P.-Dose ist zu beachten, dass die Busleitung in den linken unteren Ausbruch (A1) eingeführt wird und die Netzleitung in den rechten Ausbruch (A2). Bus- und Netzleitung dürfen nicht gemeinsam durch einen Ausbruch in die u.P.-Dose eingeführt werden. Innerhalb der Dose ist die Leitung so zu führen, dass ein minimaler Abstand von 10mm zwischen Bus und Netzleitung gewährleistet ist.

Nach dem Anschluss der Busklemme und der Netzklemme an die Leitungen werden die Klemmen in die entsprechenden Steckerauslässe am EIB Touch-Control eingesteckt. Die Netzspannung darf erst zugeschaltet werden, wenn das Gerät vollständig montiert ist. Nach dem Anlegen der Busspannung kann die Lerntaste gedrückt und die physikalische Geräteadresse programmiert werden. Nach dem Programmieren der physikalischen Adresse muss die LED erloschen sein. Dann wird das Gerät mit den vier beiliegenden Schrauben in die Einbaudose eingeschraubt (B1). Die über der Displayoberfläche angebrachte Schutzfolie darf jetzt abgezogen werden. Zu diesem Zweck dürfen keine scharfen Gegenstände oder Werkzeuge benutzt werden.

Nach dem Verschrauben und Entfernen der Schutzfolie kann die gewünschte Designblende in den Displayrahmen eingelegt werden. Schließlich wird die Passepartout-Blende auf das Display aufgesteckt und eingerastet und hält dadurch die Designblende. Dabei darf kein direkter Druck auf das Displayglas ausgeübt werden, da das Glas brechen kann.

Nach Abschuss der Montage kann die Netzspannung zugeschaltet und das Gerät in Betrieb genommen werden (Programmieren des Applikationsprogramms vgl. Applikationsprogrammbeschreibung)

Technische Daten:

• Anzeigeelemente: LED rot zur Anzeige Normal-/Adressiermodus
• Grafikfähiges Display 320 x 240 Pixel mit Hintergrundbeleuchtung grün oder weiß
• Bedienelemente: Lerntaste zum Umschalten Normal- /Adressiermodus Resistiver Matrixtouch mit 6 x 10 berührungssensitiven Feldern auf dem Display
• Anschlüsse: Buslinie: Busklemme EIB Netzversorgung: 3x 1,5mm² eindrähtig und mehrdrähtig
• Abmessung: Sichbare Oberfläche: 190 x 155,5 x 6mm, trägt 6 mm auf der Wand auf, Einbautiefe in u.P.-Dose: 51,5 mm
• Abmessung Unterputzgehäuse: 160 x 130 x 70 mm
• Gewicht: 350 g
• Gehäuse TouchControl: Kunststoff PA66-GF20/30
• Passpartoutrahmen: Kunststoff PA66-GF20/30
• Umgebungstemperatur: Betrieb: 0°C bis +45°C Lagerung: -25°C bis +70°C
• Relative Feuchte: nicht kondensierend: 5 % bis 93 %
• Busankoppler: integriert im Modul, Anschluß über Wago Standardbusstecker
• Spannungsversorgung: über EIB Bus Netzversorgung 230 V, 50 bis 60Hz
• Schutzart: IP40 nach EN 60529, Din VDE 0470
• Schutzklasse: I nach IEC 1140
• Verschmutzungsgrad: 2
• Überspannungskategorie: III
• EMV Anforderungen: Erfüllt EN 50081-1 und EN 50082-2, EN 50090-2-2

IPAS / Siemens Touch Display - Programmierung - Allgemeine Einstellungen Seite 1

Programmierung des Gerätes:

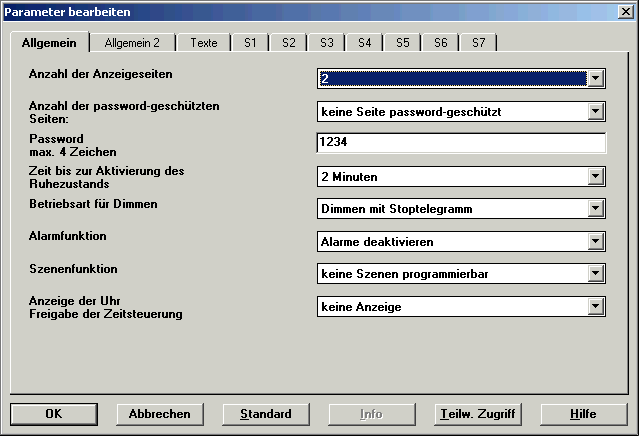

Nachdem Sie die Produktdatenbank importiert und angelegt haben, öffnen Sie die Parameter des Gerätes. Folgende Einstellungen sind dann ersichtlich:

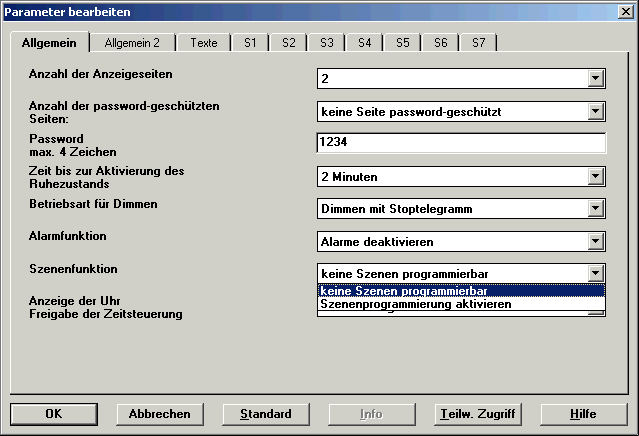

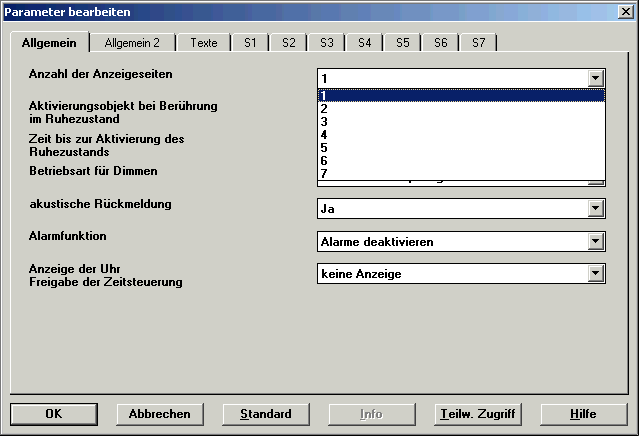

1. Parameter: Hier stellen Sie ein, wie viele Bedienseiten Sie aktivieren möchten. Maximal möglich sind 7 Stück.

2. Parameter: Hier stellen Sie ein, ob bestimmte Seiten mit einem Passwortschutz versehen werden sollen. Das Passwort stellen Sie dann im Parameter 3 ein. Dieses Passwort darf maximal 4 Zeichen haben.

4. Parameter: Wird der Touch nach einer parametrierten Zeit nicht mehr verwendet (Parameter 3), schaltet er sich in den sog. Ruhezustand. Dies äußert sich dahingehend, dass die Beleuchtung abgeschaltet wird und als kleines Logo erkennbar ist.

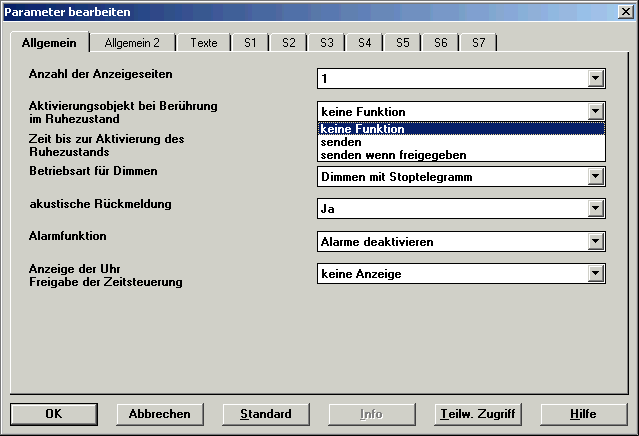

Sie können nun unter dem Parameter "Aktivierungsobjekt bei Berührung im Ruhezustand" einstellen, ob eine Aktion (GA senden) beim Berühren der Touchoberfläche aufgeführt wird, wenn sich der Touch im Ruhezustand befindet. Sie können dies entweder permanent freigeben oder über ein Sperrelement ein- und ausschalten.

5. Parameter: Hier stellen Sie ein auf welche Art die Funktion Dimmen durchgeführt werden soll. Es ist "Dimmen mit Stopptelegramm" und "Dimmen mit zyklischen Senden" möglich.

6. Parameter: Hier stellen Sie ein, ob "Alarmseiten" verwendet werden sollen. Zu diesem Punkt kommen wir später noch einmal.

7. Parameter: Hier stellen Sie ein, ob die Funktion Lichtszenen verwendet werden soll. Zu diesem Punkt kommen wir später noch einmal. Screenshot

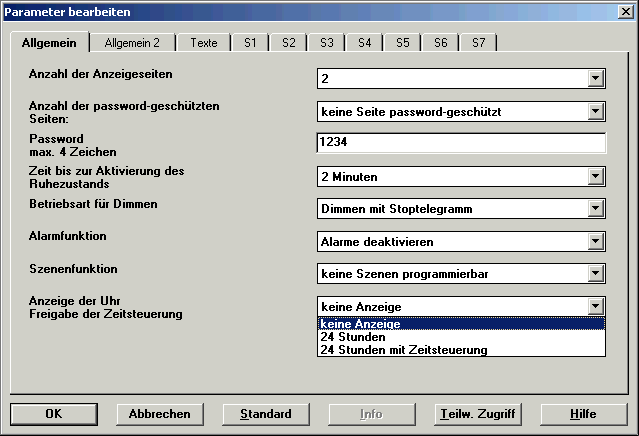

8. Parameter: Hier stellen Sie ein, ob die aktuelle Uhrzeit und Datum im Display angezeigt werden soll; ebenfalls können Sie in diesem Parameter die Zeitschaltuhr aktivieren. Die Anzeige der Uhrzeit erfolgt in HH:MM. Das Touchdisplay hat keine integrierte Uhr. Um diese anzeigen zu können, müssen Sie ein anderes Gerät als Taktgeber verwenden.

Sie können bis zu 5 Zeitschaltprogramme aktivieren, hierbei ist nur eine Wochenschaltung möglich. Pro Zeitschaltprogramm können 10 Schaltzeiten hinerlegt werden; über ein Objekt sind diese sperr- bzw. entsperrbar. Bedienen können Sie die Zeitschaltprogramme indem Sie etwa 1 Sekunde auf das Uhrensymbol tippen.

IPAS / Siemens Touch Display - Programmierung - Allgemeine Einstellungen Seite 2

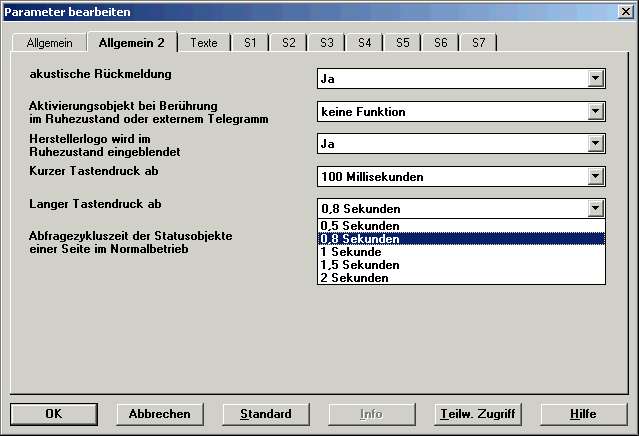

1. Parameter: Hier stellen Sie ein, ob das Berühren eines Kontrollelements auf dem Touch durch einen akustischen Ton quittiert werden soll.
2. Parameter: Wird der Touch nach einer parametrierten Zeit nicht mehr verwendet ( Seite 1 Parameter 3), schaltet er sich in den sog. Ruhezustand. Dies äußert sich dahingehend, dass die Beleuchtung abgeschaltet wird und als kleines Logo erkennbar ist.
Sie können nun unter dem Parameter "Aktivierungsobjekt bei Berührung im Ruhezustand" einstellen, ob eine Aktion (GA senden) beim Berühren der Touchoberfläche aufgeführt wird, wenn sich der Touch im Ruhezustand befindet. Sie können dies entweder permanent freigeben oder über ein Sperrelement ein- und ausschalten.
3. Parameter: Hier stellen Sie ein, ob im Ruhezustand des Touch-Displays das Herstellerlogo eingeblendet werden soll.

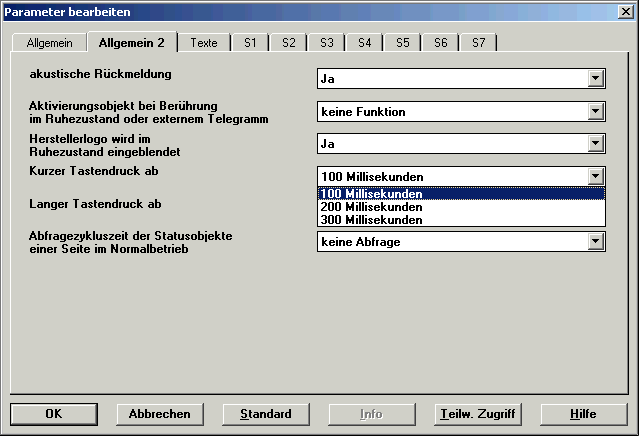

4. und 5. Parameter: Hier stellen Sie ein, ab wann das Touchdisplay einen kurzen bzw. langen Tastendruck erkennen soll. Gebraucht wird diese Funktion beispielsweise bei der Jalousie oder Dimm-Funktion. Es sind Zeiten von 100 bis 300 ms bzw. 0.5 bis 2 Sekunden einstellbar.

kurzer Druck

langer Druck

6. Parameter: Bei jedem Schaltobjekt wird automatisch ein sog. Statusobjekt mit angelegt, dieses können Sie über diesen Parameter zyklisch abfragen lassen. Hier sind Zeiten zwischen 2 Sekunden und 2 Minuten möglich. Diese Funktion kann auch deaktiviert werden.

IPAS / Siemens Touch Display - Programmierung - Allgemeine Einstellungen Seite "Texte"

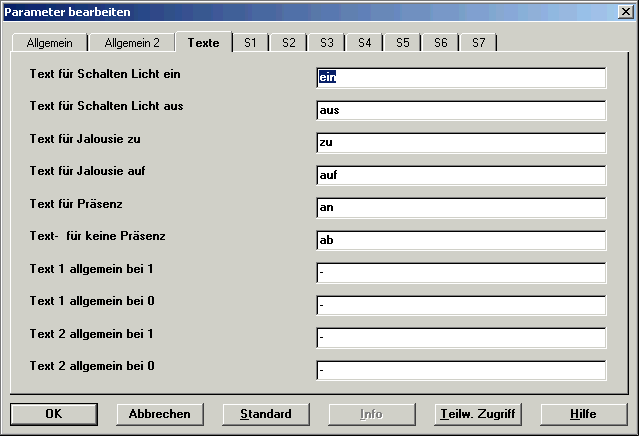

Auf dieser Parameterseite können Sie die Texte festlegen, welche beispielsweise beim Schalten einer Leuchte angezeigt werden sollen. Zu beachten ist, dass maximal 3 alphanumerische Stellen möglich sind.

Für folgende Funktionen können Texte festgelegt werden:
• Schalten Licht Ein/Aus
• Jalousie Auf/Zu
• Präsenz
• Text 1 für allgemein 0 oder 1
• Text 2 für allgemein 0 oder 1

IPAS / Siemens Touch Display - Programmierung - Programmierung der ersten Seite

Kommen wir nun zur Programmierung der ersten Bedienseite:

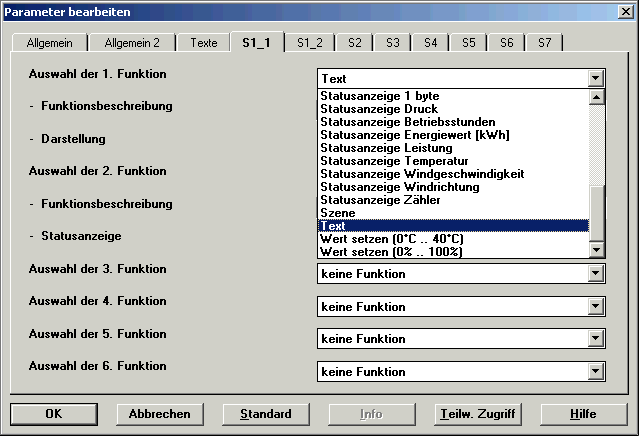

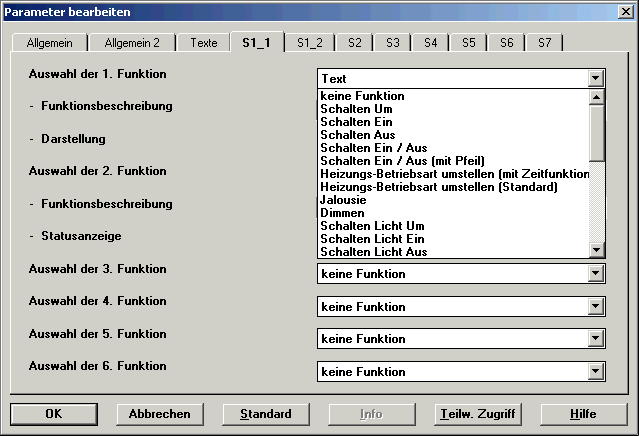

Es sind alle Funktionen, die Sie aus dem EIB kennen, möglich. Wichtiger Punkt ist, dass Sie sich das Touch Display zweigeteilt vorstellen: fünf Funktionen links und fünf Funktionen rechts. Nachdem Sie mit diesem Gerät ja mehr als einen Raum steuern können, gebe ich Ihnen den Tipp, dass Sie die erste Funktion als "Text" festlegen. In das Feld geben Sie dann beispielsweise den Namen des Raumes an, den die unten liegenden Funktionen steuern. Sie können maximal 12 Textstellen eingeben. Mehr ist nicht möglich, dies kann man auch nicht erweitern. Der Text kann wahlweise normal oder unterstrichen angezeigt werden. Nachdem Sie den Text festgelegt haben, könnte als nächste Funktion die Deckenleuchte folgen. Hierbei ist der Text auf maximal 10 Stellen begrenzt, dieser kann nur normal angezeigt werden. Ich habe 3 Screenshots erstellt, die alle möglichen Funktionen zeigen.

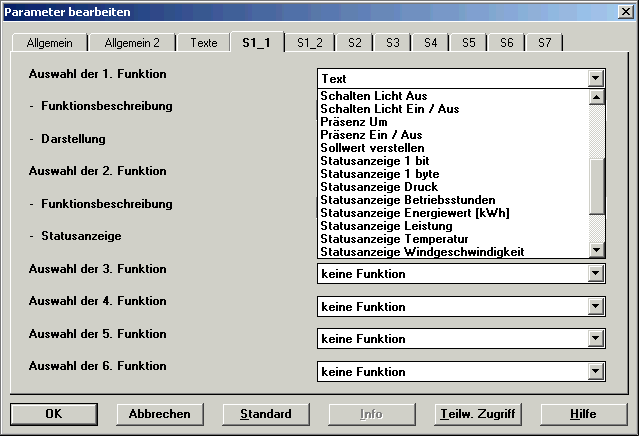

1. Screenshot:

2. Screenshot:

3. Screenshot:

IPAS / Siemens Touch Display - Zeitschaltprogramme programmieren

Wie bereits angesprochen kann das Touch Display Zeitschaltprogramme verarbeiten. Gehen wir nun kurz die Programmierung hierfür durch. Sie aktivieren die Zeitschaltung hier.

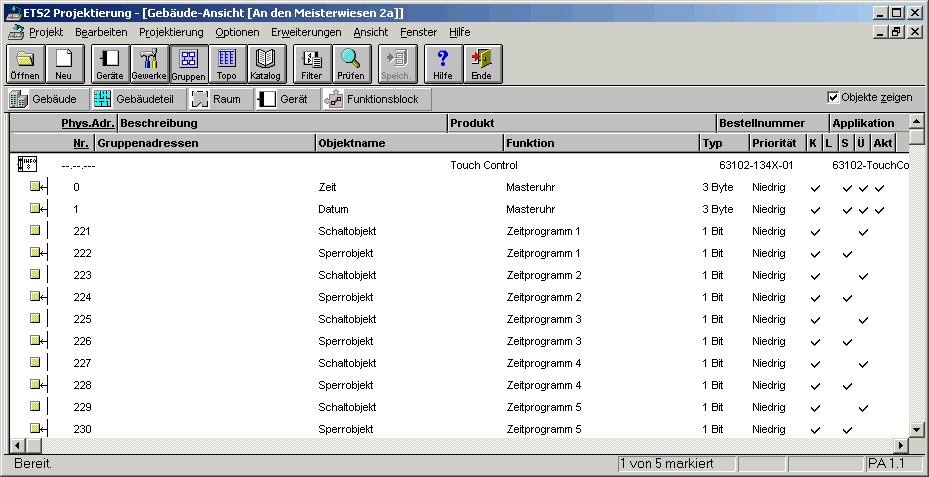

Sie haben dann in der Ansicht der ETS folgende Objekte zu Verfügung.

Nun verbinden Sie einfach die GA von Zeit und Datum. Damit wird die Anzeige in dem Touch aktiviert. Anschließend haben Sie 5 Schaltobjekte und 5 Sperrobjekte für die Zeitschaltprogramme. Nun auch einfach wieder die Objekte mit den Gruppenadressen verbinden die über die Zeitsteuerung aktiviert werden sollen. Über die Sperrobjekte können Sie individuell die Zeitsteuerung, falls nötig, unterdrücken. Realisiert wird dies über das Sperrobjekt mit der logisch 1. Die Einstellung der Schaltzeiten erkläre ich hier nicht, da sich diese durch die Bedienung von alleine erklären.

Ich habe hier einen Screenshot, der die Bedienung darstellt:

IPAS / Siemens Touch Display - Alarme Programmieren

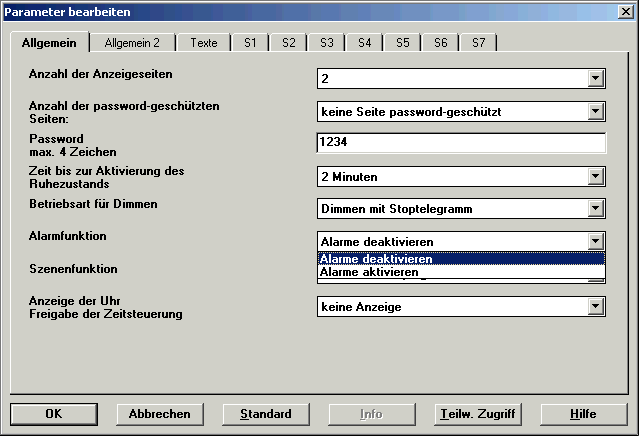

Wie bereits angesprochen kann das Touch Display Alarme wahlweise akustisch ausgeben. Sie können maximal 4 Alarme generieren. Aktivieren Sie hierfür die Alarmfunktion auf der Parameterseite "Allgemein 2".

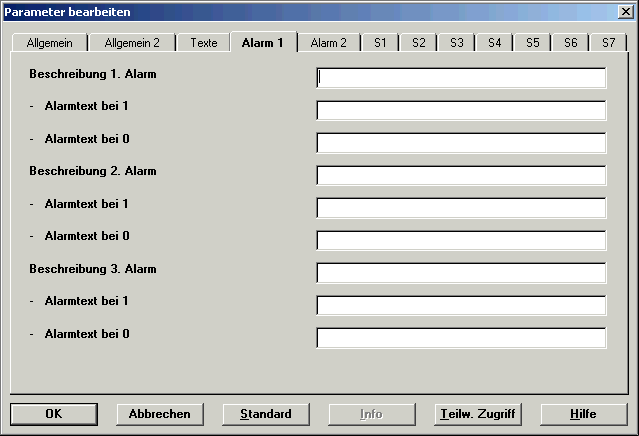

Nach der Aktivierung haben Sie nun zwei neue Registerkarten: eine ist für Alarm 1 und 2

die zweite für Alarm 3 und 4.

Benennen Sie nun Ihren Alarm. Sie haben hierbei maximal 10 Zeichen zu Verfügung. Ebenfalls setzen Sie die Alarmtexte für logisch 1 und logisch 0 fest. Hierbei haben Sie 12 Zeichen zu Verfügung.

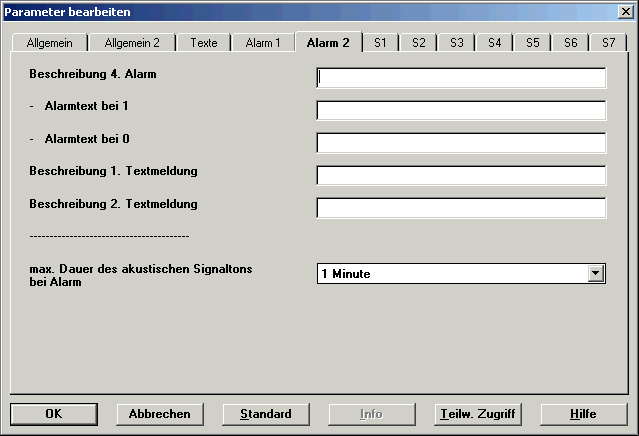

Auf der Registerkarte der Alarme 3 und 4 können Sie noch festlegen, ob der Alarm akustisch ausgeben werden soll. Die Zeit hierfür stellen Sie hier ebenfalls ein. Es sind Zeiten zwischen 1 Minute und 1 Stunde möglich. Nach der Aktivierung dieser Funktion haben Sie eine weitere Registerkarte auf dem Touch Display. Wenn Sie auf das Glocken-Symbol tippen, können Sie den aktuellen Zustand Ihres Alarmes einsehen.

IPAS / Siemens Touch Display - Szenen Programmieren

Wie bereits angesprochen kann das Touch Display als Lichtszenenbaustein eingesetzt werden. Es können bis zu 8 Lichtszenen mit jeweils 10 Schalt/Dimm oder Jalousiefunktionen versehen werden. Sie müssen hierbei nicht viel programmieren, es genügt lediglich, wenn Sie die Funktion Lichtszenen unter der Parameterlasche "Allgemein" aktivieren.

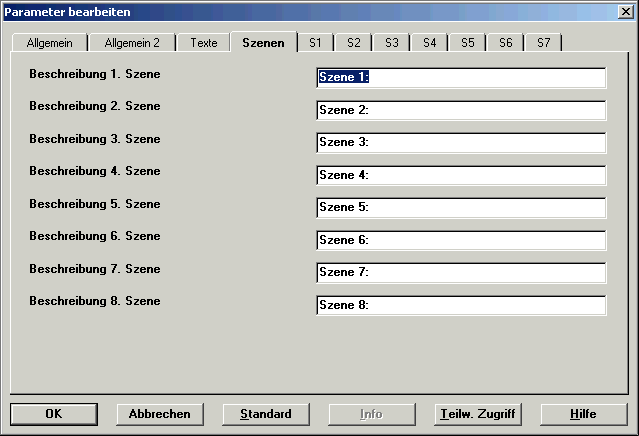

Nun haben Sie eine neue Registerkarte in den Einstellungen erhalten, hier tragen Sie den Namen für die Lichtszene ein.

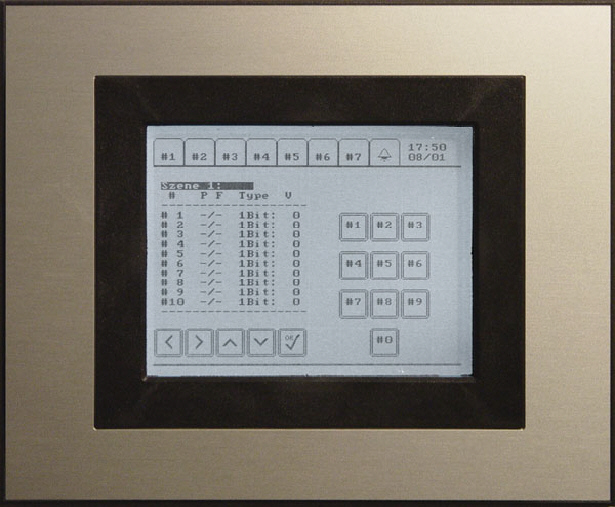

Das Einstellen jeder Lichtszene wird rein nur über die Oberfläche durchgeführt; die Bedienung hierfür erkläre ich an dieser Stelle nicht weiter. Ich habe hierfür einen Screenshot für Sie vorbereitet.

IPAS GmbH Touch Display - Programmierung - Programmierung des Gerätes

Es gibt noch einen wichtigen Punkt, der unbedingt beachtet werden soll, nachdem das Gerät komplett über die ETS 2 Programmiert wird können Sie sich vorstellen dass das weder eine BCU 1 noch eine BCU 2 schafft ist hier eine BIM M112 im Einsatz, die Programmierung mit einem normalen seriellen Busankoppler dauert durchschnittlich 10 Minuten ich habe das Gerät mit der Schlaps und Partner USB Weiche in ca. 4 Minuten programmiert. Es gibt wie bei dem LCD Minitableau Projektierungshilfen, diese sind eine große Hilfe.

IPAS / Siemens Touch Display - Ruhe Zustandslogo

Das unten ersichtliche Logo erscheint, wenn der Touch in den Ruhezustand umschaltet. Sie haben die Möglichkeit bei der Siemens AG bzw. bei der IPAS GmbH dieses Logo gegen ein eigenes Logo zu wechseln, Preise hierfür sind mir leider nicht bekannt. Bei größeren Auflagen > 20 Geräte sind diese Logo-Änderungen kostenlos.

IPAS / Siemens Touch Display - Resümee über dieses Gerät

Dieses Gerät ist meiner Meinung nach absolut praxistauglich; der große Vorteil hierbei ist es, dass alles über die ETS 2 programmiert wird. Bei manch anderen Geräten wie beispielsweise MT 701 ist eine zusätzliche Software nötig.

Dieses Gerät ist ein sehr gutes Alternativprodukt zum weit bekannten LCD Minitableau MT 701. Alle Funktionen, die in einem EFH zum Tragen kommen, können über dieses Gerät abgewickelt werden. Die Programmierung ist auch nicht sehr aufwendig. Wenn Sie mit der ETS 2 den Umgang gewohnt sind, haben Sie sich sicher sehr schnell mit diesem Gerät angefreundet. Denn das Gerät ist somit komplett fernwartbar. (Siehe Anwenderberichte ISDN-Schnittstelle N147 und IP-Schnittstelle AP146)

Helmut Lintschinger

Kommentar meiner Frau (nicht EIB-verseucht!) über dieses Gerät im Vergleich zum LCD Minitableau: "Das Gerät ist übersichtlich gestaltet; auch ein Laie findet sich schnell mit den Registerkarten zurecht, die eine schnelle und unproblematische Bedienung ermöglichen. Das Licht, das man einschalten möchte, ist mit einem Knopfdruck an."

© 2004 by Helmut Lintschinger
