Terminaladapter für 100%-ige ISDN-Kopplungen

"Verlängerte RS232 für EIB-Bus"

Eine schnelle Verbindung über den ISDN-Basisanschluß und die sichere Datenübertragung ermöglicht ein neuer Terminaladapter. Er wird lediglich an die RS232-Schnittstelle angeschlossen. Durch automatischen Verbindungsaufbau müssen anlagenseitig keine Veränderungen oder Treiberinstallationen vorgenommen werden.

Daten-Austausch für EIB-Bus-Systeme über ISDN

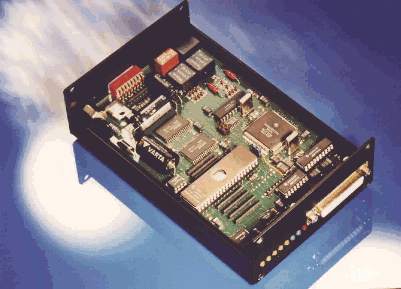

Bildtext: SEAL SLinkEIB Terminaladapter

Der SLinkEIB Terminaladapter ermöglicht eine schnelle Verbindung über den ISDN-Basisanschluß für alle SPS - und EIB-Bus-Systeme mit V.24-RS232 - Schnittstelle. Mit einer einfachen Konfigurationssoftware werden die Übertagungsparameter des Terminaladapters eingestellt. (Eigene Telefonnummer, Telefonnummer der Gegenstelle, Timeouts für automatischen Verbindungs Auf- und Abbau)

Nachdem die Terminaladapter auf der PC und der SPS- Seite konfiguriert sind kann die bestehende Programmier- bzw. Visualisierungssoftware der SPS weiterverwendet werden. Die beiden Terminaladapter funktionieren praktisch als RS232-Verlägerungen und sind für die Software nicht sichtbar.

Funktionen:

• AT-Befehlssatz für transparenten Verbindungsaufbau (PC Seite)
• Automatischer Verbindungsaufbau über einstellbare Gruppenadressen (100 Adressen)
• Automatischer Verbindungsabbau nach einer pro Gruppenadresse einstellbaren Zeit
• Geschwindigkeiten: 9600, in Vorbereitung: 19200, 38400, 57600, 76800, 115200 Bit/s
• EIB Protokoll auf der RS232/V.24 Schnittstelle (SLinkEIB)
• Übertragung des RS232- Hardware-Handshakes über ISDN (SLinkHW)
• Anrufer-Erkennung mit einstellbarer Zugriffsberechtigung
• Gebührenabfrage in Landeswährung
• Programmierbare Endauswahlziffer / MSN
• Funktionalität erweiterbar (EPROM)

Eigenschaften

• Kompakte Abmessungen, 164x104x44mm
• Unterstützt einen ISDN B-Kanal und ISDN D-Kanal
• 256kB Speicher für I/O Puffer
• Erfüllt vollständig alle I.430 (Layer 1), Q.921 (Layer 2), Q.931 (Layer 3) Spezifikationen
• deutsche Postzulassung A105948D
• 1 Jahr Garantie incl. Softwareupdates

Hersteller/Lieferant:
Heckendorf Engineering GmbH
Industriestraße 1
D- 77731 Willstätt
Tel: 07852/97340
Fax: 07852/97341
e-Mail: info@heckendorf.de
http://www.heckendorf.de
