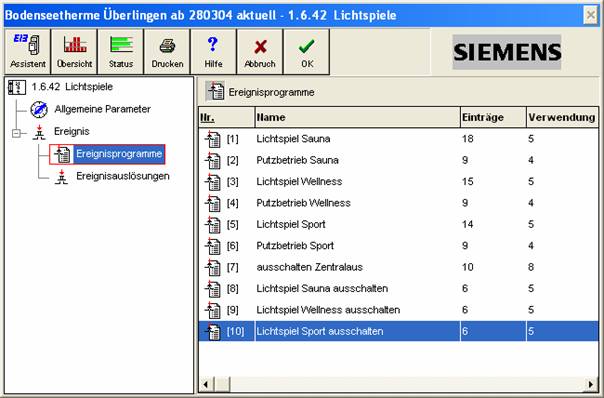

Siemens DALI-Schnittstelle GE 141 und Ereignisbaustein N 341 In einem Thermalbad sind als Effektbeleuchtung dreifarbige ( rot , blau , grün ) Lichtbänder durchgängig Durch 3 Bereiche als Effektbeleuchtung montiert . Die EVG´s der Lichtbänder sind mit dem DALI-Bus-System miteinander verbunden . Kundenwunsch : Die Lichtbänder sollen entweder durch Einschalten am Tableau MT701 oder durch Einschalten einer bestimmten Betriebs-Szene vorgegebene Lichtspiele absolvieren . Beispiel Sportbereich : Lichtband ein oder Szene Nacht ein : Lichtband beginnt mit 10% Helligkeit / Farbe blau , dimmt in 15 Minuten auf 50% und wieder zurück . Anschliessend dasselbe mit der grünen Farbe . Wird die Reinigungsszene ( volle Helligkeit ) aktiviert , sollen alle Farben auf 100% Helligkeit brennen , bis entweder das Lichtspiel wieder aktiviert wird oder ausgeschalten wird. Realisierung : Die Lichtspiele werden mit dem Ereignisbaustein N 341 realisiert . Hierzu wird für jedes Lichtspiel ein Ereignisprogramm erstellt . Dies lässt sich einfach über die Parameter des N 341 durchführen :

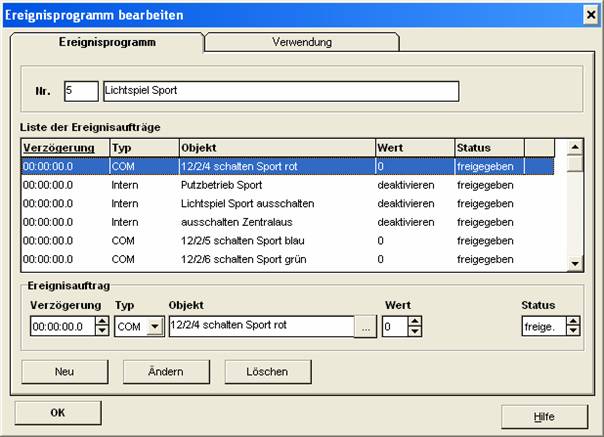

Hier können durch das Pop-Up Menü mit der rechten Maustaste oder dem Assistenten Ereignisprogramme und –auslösungen erstellt werden . Ein Ereignisprogramm sieht dann wie folgt aus :

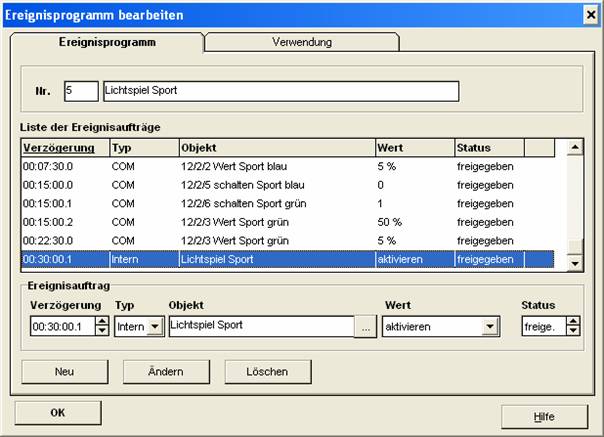

In diesem Dialog kann festgelegt werden , was welches Objekt zu welchem Zeitpunkt ab der Ereignisauslösung machen soll . Es können sowohl Schaltbefehle (1-Bit) als auch Werte (1-Byte) eingegeben werden . Die betreffenden Gruppenadressen werden direkt aus der ETS editiert und müssen somit nicht manuell eingegeben werden . Damit das Lichtspiel wie eine Endlosschleife abläuft , wurde zum Schluss das Ereignisprogramm selber wieder aktiviert :

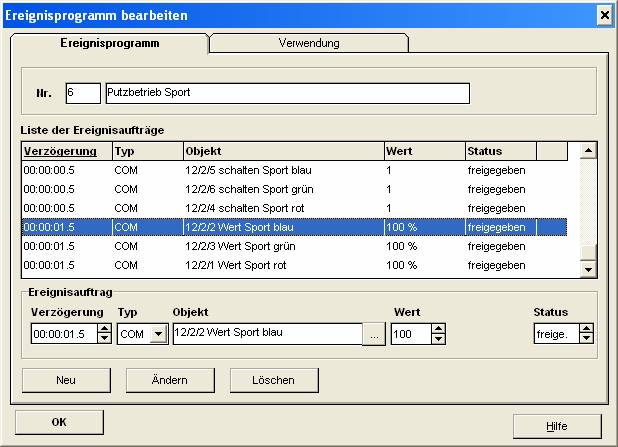

Die Umschaltung von Lichtspiel auf Reinigungsbetrieb erfolgt durch ein weiteres Ereignisprogramm , in dem das Lichtspiel deaktiviert wird und die Werte aller Farben auf 100% gesetzt .

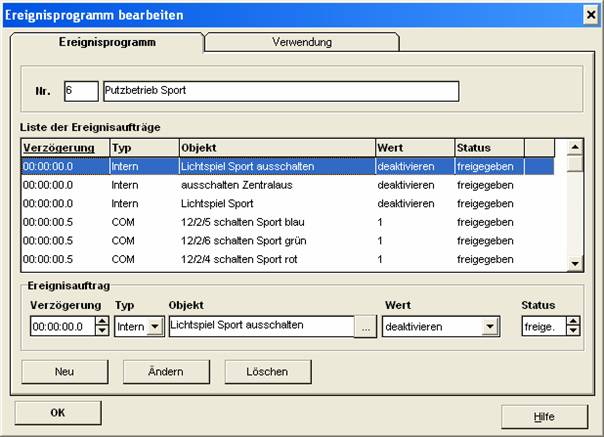

Damit nicht mehrere Ereignisprogramme gleichzeitig ablaufen – was zu nicht klar definierten Zuständen der Beleuchtung führen könnte – wurden mit dem Start eines Ereignisprogramms die jeweils anderen Ereignisprogramme des betreffenden Bereichs deaktiviert .

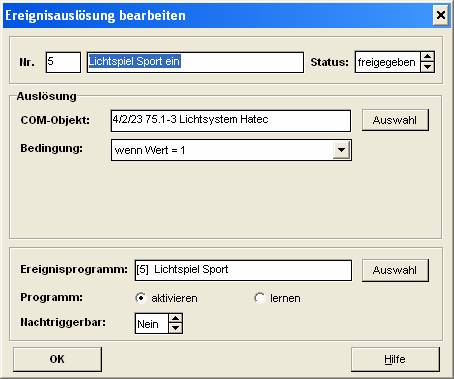

Die Ereignisprogramme werden durch die Ereignisauslösungen in den Parametern ausgelöst . Dies stellt sich beim N 341 wie folgt dar :

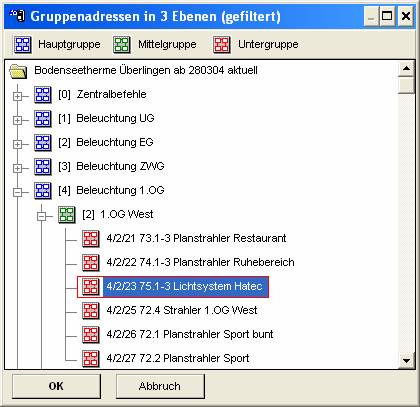

Auch hier werden die Gruppenadressen aus der ETS editiert :

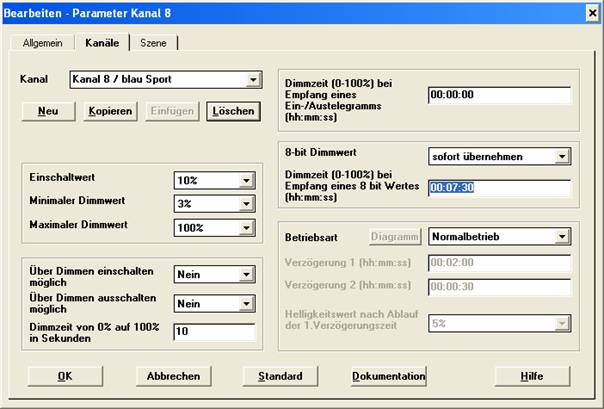

Damit das Lichtspiel sowohl mit der Einzelschaltung des Tableaus als auch mit der Betriebsszene Nacht aktiviert wird , wurden im MT701 der Betriebsszene zusätzlich zur Szenenadresse dieselbe Gruppenadresse zugeordnet wie bei der Einzelschaltung . Dies war mit der alten Version des MT701 möglich . Ansonsten hätten dem Ereignisprogramm zwei Ereignisauslösungen zugeordnet werden müssen . DALI-Schnittstelle GE 141 Die Zeit , in der die Lichtbänder , einen bestimmten Wert andimmen sollen , wird in den Parametern der DALI-Schnittstelle GE 141 festgelegt :
Desweiteren können bei der DALI-Schnittstelle auch Einschaltwert , Max – und Min – Dimmwert und weitere Parameter eingestellt werden . An der EIB-DALI-Schnittstelle GE 141 können bis zu 64 DALI-EVG´s angeschlossen werden . Diese können dann in der Schnittstelle max. 16 (frei titulierbaren ) Kanälen zugeordnet werden . Die EVG´s werden über die DALI-Schnittstelle nicht nur gedimmt sondern auch ein – und ausgeschaltet ( über 1 Bit-Objekt ) und liegen daher netzseitig an Dauerspannung . Desweiteren können mit der Schnittstelle auch noch 16 Szenen realisiert werden . Resumee : Eine gelungene Kombination , mit der sich noch vielmehr hätte realisieren lassen . Zu bemerken wäre vielleicht noch der überdurchschnittliche Support von Siemens ( Gruss nach Ulm und Stuttgart ) Norbert Butscher Programmierservice email norbertbutscher@aol.com |
|
|
